Блоки контактных колец

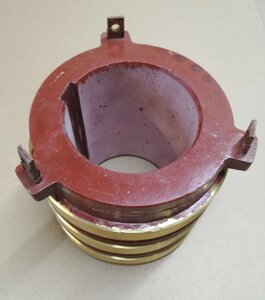

Блок контактных колец для крановых двигателей
Блок контактных колец для крановых двигателейКонтактные кольца — это электромеханические интерфейсы, используемые при передаче электрического тока от неподвижного узла к вращающемуся узлу в электродвигателе. Они работают одним из двух способов: в первом случае центральный сердечник остаётся неподвижным, а щётки и корпус вращаются вокруг контактного кольца. В альтернативном варианте щётки и корпус остаются неподвижными, а центральный сердечник с контактным кольцом вращаются.
В случае неисправности одного компонента зачастую приходиться менять весь блок контактных колец в сборе.
Где и как применяется блок контактных колец
Контактные кольца используются в самых разных отраслях промышленности по всей Российской Федерации. В первую очередь в энергетике, транспорте и обрабатывающей промышленности. Области применения включают: Контактные кольца для ветряных мельниц, двигателей, генераторов, катушек, лебёдок, морских судов, систем передачи энергии и гидроэлектростанций. Одним из самых востребованных у заказчиков является блок контактных колец для крановых двигателей, применяемых в строительстве и при погрузке товаров в порту.
Что представляет собой блок контактных колец
Структурно блоки контактных колец представляет собой изделие из металла круглой формы, на котором устанавливаются латунные кольца методом прессования. Блок контактных колец используется для подачи электричества на обмотку ротора двигателя. Напряжение передаётся через специальные щётки М1, которые через щёткодержатели надёжно прижимаются к латунным кольцам. В качестве основных крепёжных элементов применяются гайки и шайбы. К щёткодержателям подключаются провода поворотной рамы, а скольжение щёток обеспечивается благодаря электрическому соединению поворотной с электрооборудованием неподвижной части.
